bjsb.afzhan.com气体探测器是检测可燃或有毒有害气体泄漏浓度的专业仪器，可广泛应用于燃气、石油化工、冶金、钢铁、管廊、电力等行业，是保证财产和人身安全的理想监测仪器。
气体探测器有RS485和（4~20）mA通讯方式，RS485通讯又称总线制通讯，（4~20）mA通讯又称分线制通讯。工业气体探测器目前主要采用的是这两种接线方式，各自有其对应的报警主机（部分主机支持两种接线形式）。
如何判断选择总线制还是分线制？
选择总线制还是分线制，具体还要根据以下几种实际的安装环境来确定：
1、要接入的气体检测仪的数量
探头数量多于8台，建议选择总线制。这样可以减少布线难度和布线成本，所有探头通过一根电缆线接入主机，理论最多接收256台探测器通讯信号；气体检测仪数量低于8个，可以选择分线制，每个探头通过单独电缆接入主机。
2、距离
在实际工况中，由于不同现场环境，每个探头传输距离有远有近，当距离比较远时，建议采用总线制。总线制通讯一般传输距离约1km，只需要布一根主线电缆即可，所有探头通讯均可接入主线；另外，还可通过增加中继器或改变中间通讯的方式增加RS485的传输距离，理论上距离不受限制。短距离的情况下可使用分线制。
3、数据处理需要
很多情况下，气体探测器的检测数据需要经过多次处理和解析。4-20mA为标准工业信号，可接入各种PLC和DCS系统，但是当需要保存或二次显示数据甚至深度开发使用数据需求时，就需要使用RS485总线信号。

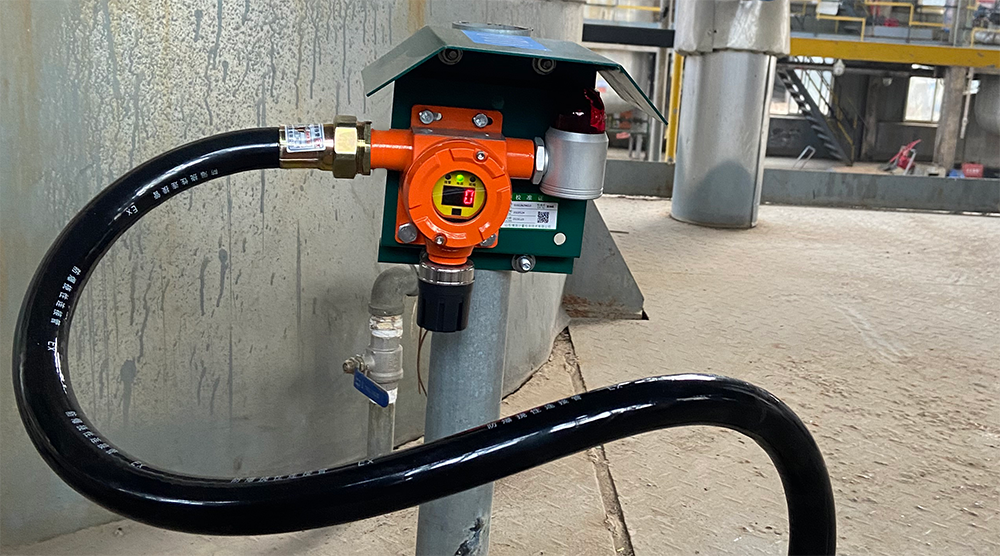

今天，我们就以驰诚电气新国标气体探测器GT-QB200N为例，讲述仪器的总线制接法。
GT-QB200N气体探测器RS485（总线制）接线

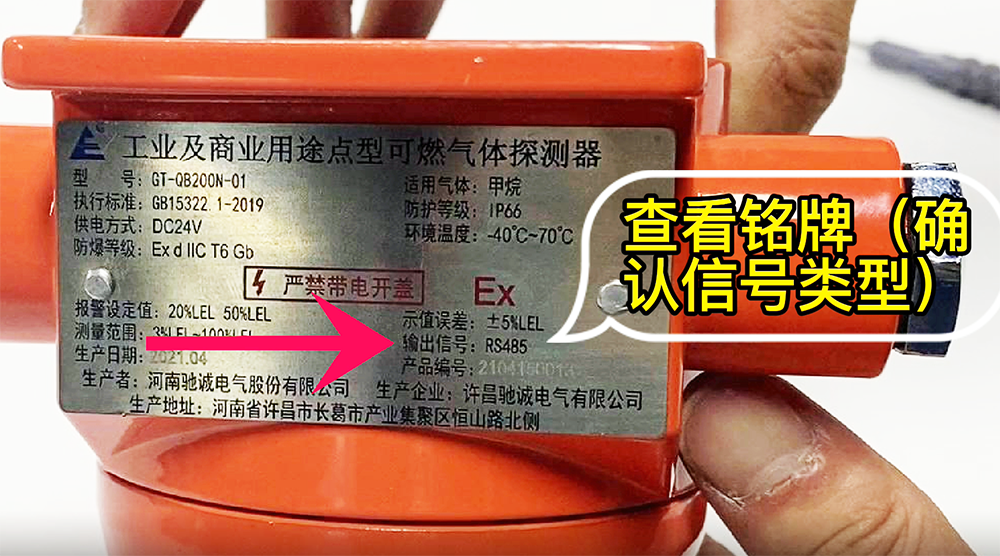

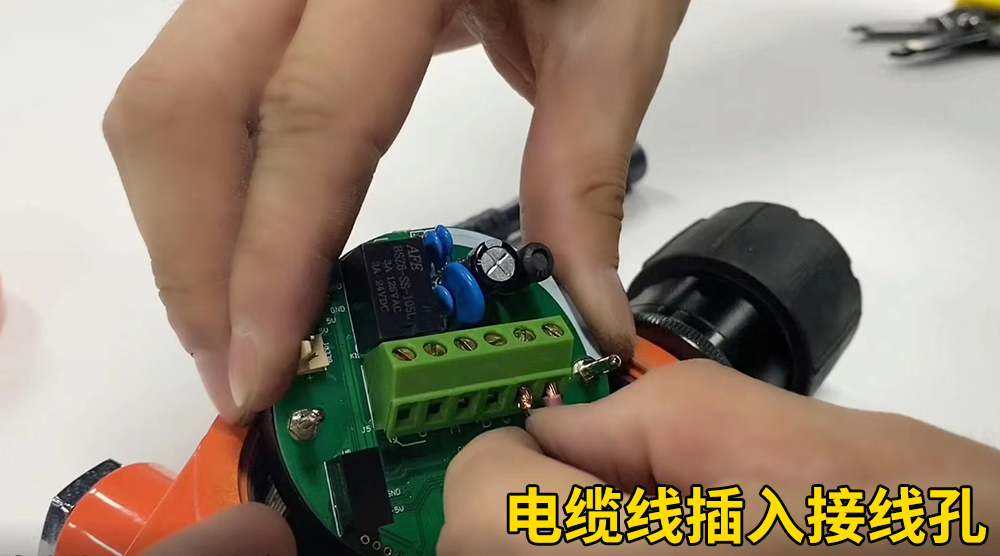

1.查看铭牌确认信号类型后将GT-QB200N探头固定牢固，将探头保护罩旋下，取下探头数显面板，拧下堵头，拧开接线螺母，取出接线孔中的防爆垫片，然后将四芯传输电缆依次穿上管接头、垫圈、橡胶密封圈，并从接线孔穿入至壳体内。
2.根据防爆要求，未使用到的接线孔请勿将其中的防爆垫片取出，可燃有毒气体探测器壳体及内部电路板上的所有部件请勿随意丢弃。

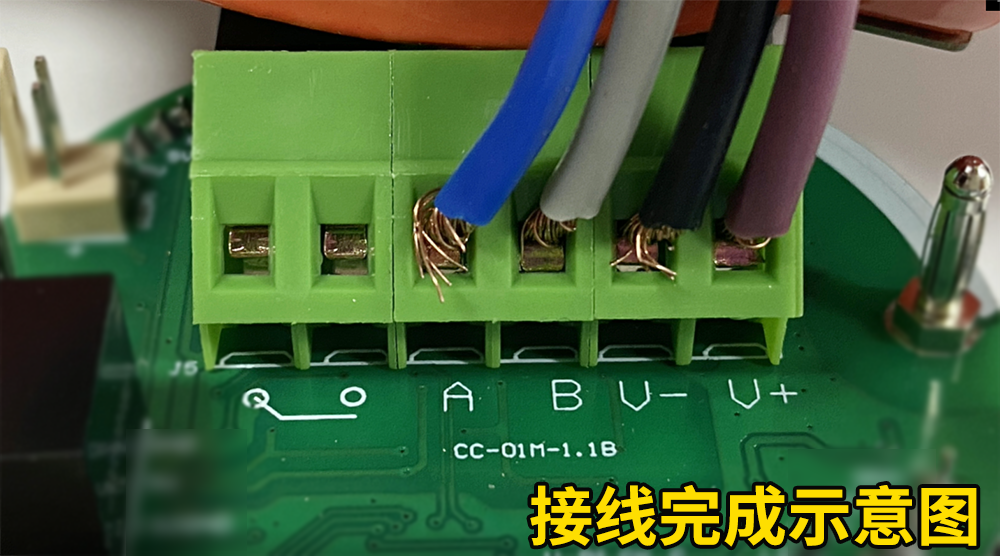

3.将导线按标记分别接到壳体内对应的接线端子上，检查接线正确无误后，压紧螺母，拧紧橡胶密封圈，压紧电缆线(隔爆设计要求)。
4.各环节连接检查无误后，装回数显板，将前盖旋紧。根据用户现场条件，也可先把电缆接好，再将探测器固定。
5.探测器固定牢固后，将探测器引出的电缆线按套线管上的标记分别接到控制器主机对应的接线端子上（如下图）。检查接线正确无误后，方可上电。
注：用户若需要较长的电线与控制器连接，应使用线径不小于1.5mm2（≤1000m）屏蔽电缆。电缆布设过程中应避开大的干扰源，还应避开可能的雷电干扰，以减少外界干扰对设备的影响。
气体探测器属于精密仪器，客户在接线安装时一定要严谨认真，以保障仪器良好运转，守护气体环境安全。
大家还想了解哪款仪器的接线步骤呢？可在文末留言区告诉我们哦~我们后续会推出相关产品的接线步骤及视频，以便用户更好地安装及使用仪器。
