bjsb.afzhan.com气体探测器在石油、化工等领域应用广泛，多安装在爆炸性和危险气体环境中。它通过核心组件气体传感器实时检测气体浓度，将现场的气体浓度转换成电信号，并将其传输到位于安全区域的监视设备，以达到现场监视气体浓度的目的。那么客户购买气体探测器后，该如何接线安装呢？
上期我们为大家讲述了总线制气体探测器的接线步骤，戳下方图片查看详情。
今天，我们同样以驰诚电气新国标气体探测器GT-QB200N为例，讲述仪器的分线制接法。
GT-QB200N气体探测器4-20mA（分线制）接线
1.查看铭牌确认信号类型后将GT-QB200N探头固定牢固，将探头保护罩旋下，取下探头数显面板，拧下堵头，拧开接线螺母，取出接线孔中的防爆垫片，然后将三芯信号屏蔽电缆依次穿上管接头、垫圈、橡胶密封圈，并从接线孔穿入至壳体内。
2.根据防爆要求，未使用到的接线孔请勿将其中的防爆垫片取出，可燃有毒气体探测器壳体及内部电路板上的所有部件请勿随意丢弃。

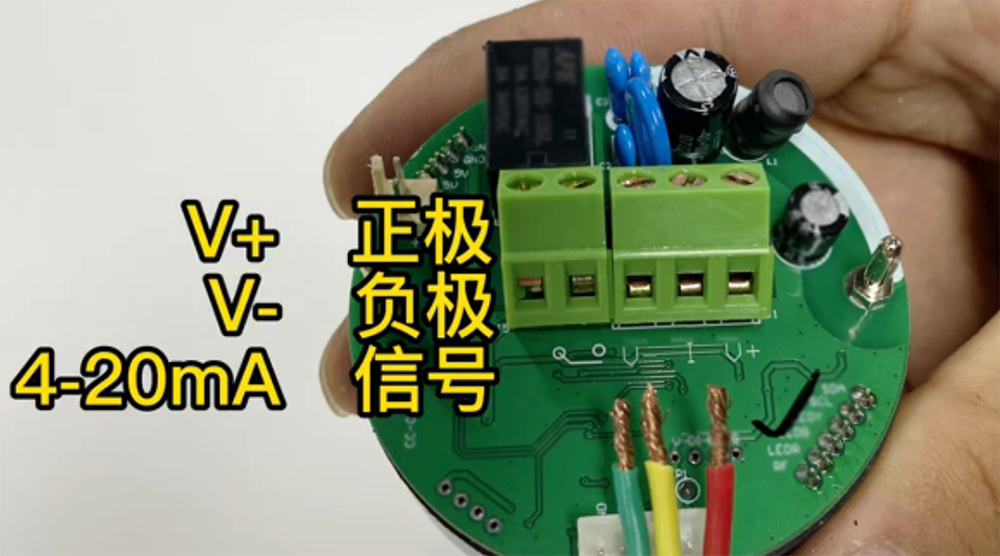

3.将导线按标记分别接到壳体内对应的接线端子上，检查接线正确无误后，压紧螺母，拧紧橡胶密封圈，压紧电缆线(隔爆设计要求)。
4.各环节连接检查无误后，装回数显板，将前盖旋紧。根据用户现场条件，也可先把电缆接好，再将探测器固定。
5.探测器固定牢固后，将探测器引出的电缆线按套线管上的标记分别接到控制器主机对应的接线端子上（如下图）。检查接线正确无误后，方可上电。
注：用户若需要较长的电线与控制器连接，应使用线径不小于1.5mm*3（≤1000m）屏蔽电缆。电缆布设过程中应避开大的干扰源，还应避开可能的雷电干扰，以减少外界干扰对设备的影响。
总线制和分线制的优缺点
『总线制优点』
1.信号统一，出现故障的概率低。总线控制系统在数据线上以相同的形式传送数据，增强了数据的安全性和可靠性。
2.布线简单，工作量小。总线制很明显的优点是布线量少，布线简单，费用少。四线制，两根信号线，两根电源线，接线简单、方便。
『总线制缺点』
1.信号延迟。数据都是一个个刷出来，当探头数量很多时，这种情况尤为明显。
2.供电问题。所有的探头通过主机集中供电，如果探头数量很多，主机的供电能力有可能不足，就需要就地供电。
『分线制优点』
1.数据同步性好。相比于总线制，分线制每个气体探测器单独与控制器通讯，能将现场情况实时的传输给控制部分，使监控人员能及时、有效的作出判断，对应的外围控制设备（如切断阀、排风设备等）能及时有效的做出相应的控制动作，避免危险事故的发生。
2.供电没有限制。
『分线制缺点』
1.布线复杂。布线量多，工作量大，走线繁杂。
2.安装施工复杂，材料费用高。
3.信号干扰大。
由此可见，客户可根据自己的实际需要，合理选择总线制或者分线制仪器。
气体探测器是精密仪器，如果用户还有安装及使用方面的问题，可驰诚电气24小时技术服务热线详细咨询，我们将竭诚为您服务。
